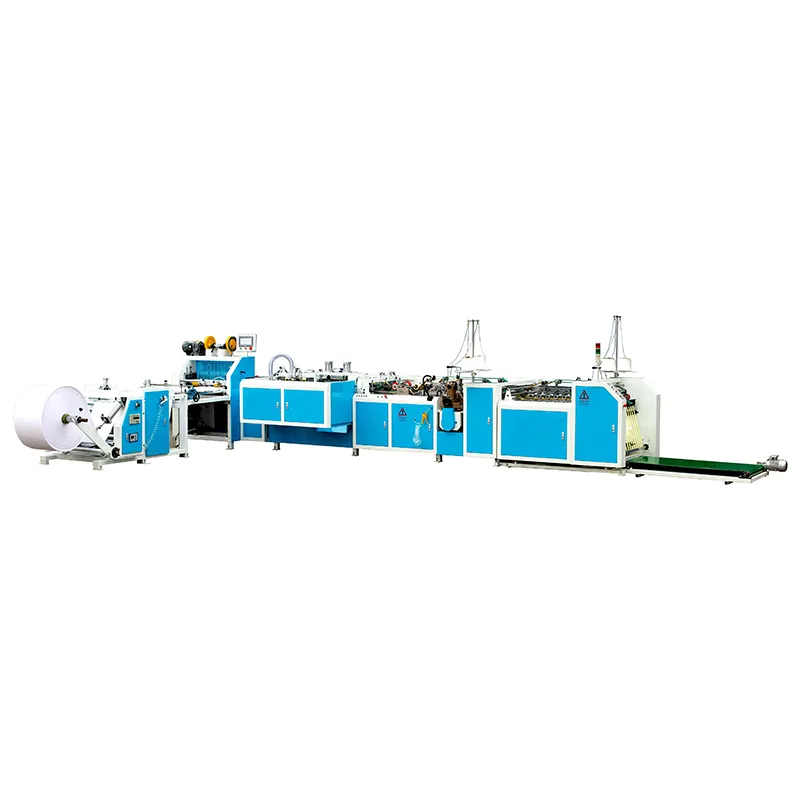

Introduction
Pour cette machine. Le dérouleur est équipé d'un élévateur automatique pour charger automatiquement le tissu, opération facile. Équipé d'EPC, tension de contrôle de rouleau de danse, vitesse de déroulement de contrôle d'inverseur.
Dispositif de torsion et de gousset manuel et réglable, opération facile. Dispositif de gousset pas à pas. L'unité d'enroulement contrôle la tension, le rouleau de danse fait un gousset fermement.
Le servomoteur contrôle l'alimentation, la conception à double came pour un fonctionnement stable. Mark Sensor pour détecter le tissu imprimé, la longueur d'alimentation du servocommande pour le tissu non imprimable, permet une coupe précise. Coupeur vertical et thermique avec système d'ouverture de la bouche du sac pour tissu normal, coupeur à froid pour tissu laminé. Vitesse de coupe de contrôle PLC et onduleur, contrôle de synchronisation.
Le servomoteur transfère le sac tissé après la coupe, réalise un transfert de précision et un fonctionnement stable, Second Bag Mouth Open pour ouvrir complètement la bouche des sacs et faciliter la valve.
Fabrication de vannes par servocommande, la taille de la vanne peut être ajustée et l'unité de coupe pour que le sac de vannes corresponde à la bonne taille et à l'apparence.
Deux ensembles de têtes de couture pour coudre le fond et la bouche en ligne. Équipé d'un dispositif de pliage unique, de la vitesse de couture de contrôle de l'inverseur, la position de la deuxième unité de couture peut être ajustée pour correspondre à différentes tailles de sacs. PLC et onduleur pour le contrôle de synchronisation.
Capteur et contrôle PLC, comptage automatique, empilage et avancement de la bande transporteuse.
spécification
|
Article |
Paramètre |
Remarques |
|
Largeur du tissu |
370 mm-560 mm |
avec gousset |
|
Diamètre maximum du tissu |
φ1200mm |
|
|
Max. Vitesse de fabrication des sacs |
30-40pièces/min |
Sac à moins de 1000mm |
|
Longueur du sac fini |
550-880mm |
Après la découpe, le pliage et la couture de la valve
|
|
Précision de coupe |
Inférieur ou égal à 5 mm |
|
|
Taille maximale de la vanne |
120x240 maximum |
Hauteur x Largeur |
|
Max. Vitesse de couture |
2000 tr/min |
|
|
Profondeur du gousset |
40-45mm |
Comme demande du client |
|
Gamme de points |
12 mm maximum |
|
|
Largeur de pliage |
20 mm maximum |
|
|
Connexion électrique |
19.14kw |
|
|
Poids de la machine |
À propos de 5T |
|
|
Dimension (mise en page) |
10000x9000x1550mm |
|
Fonctionnalité
1). Coupe en ligne et fabrication de vannes et couture à deux côtés, pourrait également faire de la coupe et de la couture
2). Servocommande pour la précision de coupe
3). Torsion et gousset en ligne
4). Coupe à chaud verticale pour tissu normal, coupe à froid pour tissu laminé
5). Contrôle de la position du bord (EPC) pour le déroulement
6). Servo manipulateur pour transférer le sac tissé après la coupe
7). Contrôle PLC, affichage numérique pour le moniteur de fonctionnement et le réglage de fonctionnement
